Расчет роликовых направляющих для выдвижного ящика
Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.
Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:
- высота фасадов ящиков
- размер ящиков – ширина, глубина, высота
- размеры для крепления направляющих на стойки

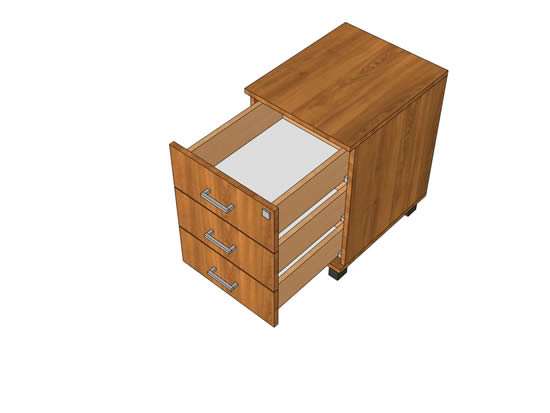

Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.
Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.
Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.
Теперь нужно рассчитать рабочую высоту тумбы для фасадов. Общая высота тумбы 630 мм, толщина крышки и нижней полки 18 мм, высота ножек 70 мм: 630-18-18-70 = 523 мм
Рассчитываем высоту фасадов:
- Плюсуем все зазоры и отступы: 3+3+3+4 = 13
- От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
- Делим полученный результат на количество фасадов: 510 : 3 = 170
Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.
Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

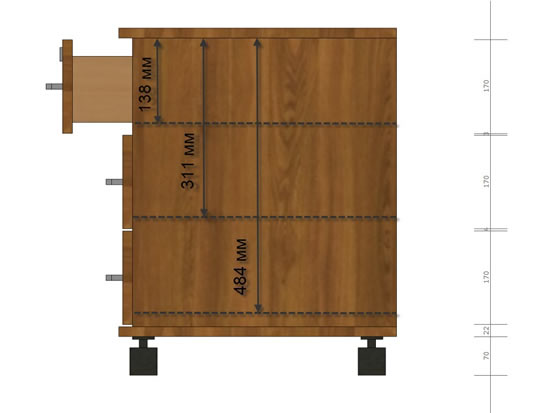

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.
В этой тумбе 3 ящика, должно быть 3 линии.
Считаем:
1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм
